3D-熱処理解析

NAFEMSテストモデル4

2軸方向を考慮した有限要素法の熱伝達計算の事例です。
NAFEMSで公開されているモデル(T4)で、同じ熱伝導率、熱容量、放射率を用いて、 一つの端面を100℃で固定し、もう一方の端面と
一つの端面で0℃の外気と熱伝達させた条件です。
側面のある位置の温度を測定し検証しています。
同じフォルダ内の資料には、2Dの平面ひずみの計算結果、3Dでの四面体との比較結果が記載されております。

解析条件

・　単位系：SI

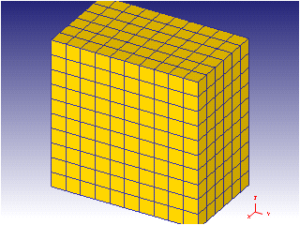

・　要素タイプ：六面体
・　総要素数（設定時）：約600
・　総ステップ数：約50［step］
・　リメッシュ回数：約0回
※並列数やバージョンによりステップ数やリメッシュ回数など多少異なります。

ダウンロード

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・NAFEMS_T4.KEY
NAFEMS_T4.zip（307KB)

計算時間／マシンスペック一例

【計算時間】
並列計算無し　：　 0h 0m 5s
４並列計算　　：　 0h 0m 7s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

サンプルデータについて

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\3D\3D_Examples\SI\NAFEMS_Benchmarks
