3D-熱処理解析

NAFEMSテストモデル2

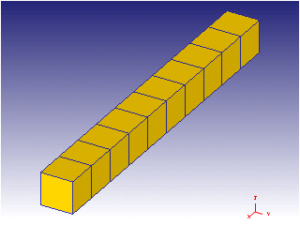

１軸方向に近似した有限要素法の熱伝達計算の事例です。
NAFEMSで公開されているモデル(T2)で、同じ熱伝導率、熱容量、放射率を用いて、一つの端面を約730℃、 もう一方の端面を約27℃として、内部の熱伝導の計算を検証したサンプルデータです。
熱伝達モードのみの計算を六面体要素で行っておりますが、同じフォルダ内の資料には、2Dでの計算結果、 3Dでの四面体との比較結果も記載されております。

解析条件

・　単位系：SI
・　要素タイプ：六面体
・　総要素数（設定時）：約10
・　総ステップ数：約200［step］
・　リメッシュ回数：約0回
※並列数やバージョンによりステップ数やリメッシュ回数など多少異なります。

ダウンロード

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・NAFEMS_T2.KEY
NAFEMS_T2.zip（193KB)

計算時間／マシンスペック一例

【計算時間】
並列計算無し　：　 0h 0m 5s
４並列計算　　：　 0h 0m 8s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

サンプルデータについて

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\3D\3D_Examples\SI\NAFEMS_Benchmarks
