2D-熱処理解析

NAFEMSテストモデル1

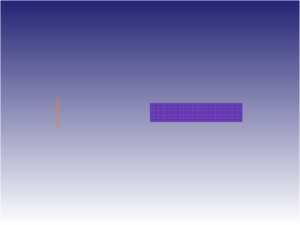

円筒形状となる2次元軸対称弾塑性解析による応力検証解析です。
NAFEMSの規格に基づいた材料特性と形状寸法を定義しています。
径方向の位置192.5mmの位置では、参照解として径方向応力-2.11MPa、周方向応力55.45MPaです。
今回のメッシュ構成で計算したDEFORMの結果は、-2.19MPa、55.55MPaを計算します。

※NAFEMSは「National Agency for Finite Element Methods and Standards」の略です。

解析条件

・　単位系：SI
・　要素タイプ：四角形
・　総要素数（設定時）：約1000
・　総ステップ数：約6［step］
・　リメッシュ回数：約0回
※バージョンによりステップ数やリメッシュ回数など多少異なります。

ダウンロード

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・NAFEMS_NL2_SI.KEY
NAFEMS_NL2_SI.zip（18KB)

計算時間／マシンスペック一例

【計算時間】
0h 0m 4s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

サンプルデータについて

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\2D\2D_Examples\SI\NAFEMS_benchmarks
