2D-熱処理解析

高周波加熱解析1

典型的な有限要素法のみで計算した高周波加熱の事例です。

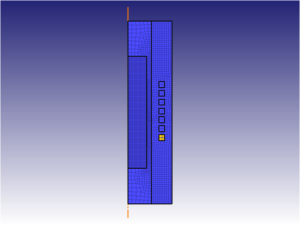

軸対称モデルで、空気、コイルともにメッシュを生成し、熱伝達のみ計算するモデルです。
コイルと素材の位置変更を行うために、素材の外周の空気を定義したオブジェクトも移動します。

・　単位系：SI
・　要素タイプ：四角形
・　総要素数（設定時）：約3600
・　総ステップ数：約100［step］
・　リメッシュ回数：約0回
※バージョンによりステップ数やリメッシュ回数など多少異なります。

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・Induction_Heating_Example1_SI.KEY
Induction_Heating_Example1_SI.zip（76KB)

【計算時間】
0h 0m 17s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\2D\2D_Examples\SI\InductionHeating
