陽解法のスピニング解析事例

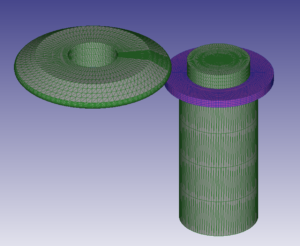

このサンプルは陽解法ソルバー弾塑性を用いた冷間ロータリー成形の解析事例です。 ディスクの材料は、アルミ、寸法は直径70mm、厚さ5mmを定義します。ローラは250rpmで回転し、軸方向の送り量が1mm/secです。
陽解法ソルバーで、ALE機能を有効するために、DEF_EXPALE.DATを利用できます。 ローカル接触機能を有効するために、DEF_CNTLTE.DATを利用できます。ワークの変形しない部分を剛体領域として設定するために、DEF_EXPRGD.DATを利用できます。

==============================
　・DEF_EXPALE.DAT
　・DEF_CNTLTE.DAT
　・DEF_EXPRG.DAT
※DATファイルは、DBと同じフォルダに保存します。
保存後、計算を実行することでDATファイルの 機能を利用することができます。
==============================

＜ DEF_EXPALE.DAT の利用＞
　DEF_EXPALE.DAT内のフォーマット
　Line1: 回転軸　回転速度
　※回転軸：-11(x軸周り回転)
　※回転軸：-12(y軸周り回転)
　※回転軸：-13(z軸周り回転)
　　　　　　　
　＜ DEF_CNTLTE.DAT の利用＞
　DEF_CNTLTE.DAT内のフォーマット
　Line1: ウインドウ番号
　※摩擦ウインドウ1の場合は摩擦ウインドウ番号が-1になります。
　　　　　　
　＜ DEF_EXPRGD.DAT の利用＞
　DEF_EXPRGD.DAT内のフォーマット
　Line1:1 or 0
　※0=ALE解析の自動停止機能を無効にします。
　Line1:Rmin Rmax Xmin Xmax 剛体の速度
　※Rmin Rmax Xmin Xmaxにより剛体の領域を指定します。

解析条件

・　単位系：SI
・　要素タイプ：六面体
・　総要素数（設定時）：約10000
・　総ステップ数：約439345［step］
・　リメッシュ回数：約21回
※バージョンによりステップ数やリメッシュ回数など多少異なります。

ダウンロード

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・Cup_Flowform-Explicit.DB
・DEF_CNTLTE.DAT
・DEF_EXPALE.DAT
・DEF_EXPRGD.DAT
Cup_Flowform-Explicit.zip（2.94MB)

計算時間／マシンスペック一例

【計算時間】
　　並列計算無し　：　 49h 36m 9s
　　４並列計算　　：　 26h 4m 4s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

サンプルデータについて

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v11.0.2\3D\3D_Examples\SI\FlowForming\Explicit
