3D-各種成形解析

陽解法によるビーム衝突解析

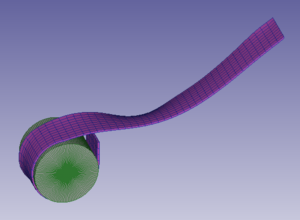

この解析は陽解法によるビームの衝突解析事例です。素材を弾塑性体とし、剛体の円柱に衝突させた瞬間に生じる応力及び、衝撃の様子をシミュレーショをします。

・　単位系：SI
・　要素タイプ：六面体
・　総要素数（設定時）：約540
・　総ステップ数：約7886［step］
・　リメッシュ回数：約0回
※並列数やバージョンによりステップ数やリメッシュ回数など多少異なります。

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・BeamImpact_explicit.KEY
BeamImpact_explicit.zip（310KB)

【計算時間】
並列計算無し　：　 0h 3m 58s
４並列計算　　：　 0h 2m 24s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\3D\3D_Examples\SI\Explicit_Models
