3D-各種成形解析

陰解法のスピニング解析事例

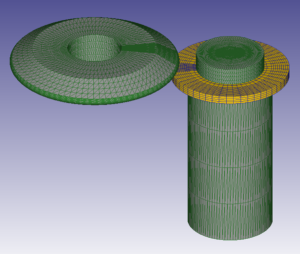

このサンプルは陰解法ソルバー剛塑性ALE法を用いた冷間ロータリー成形解析です。 ディスクの材料は、アルミ、寸法は直径70mm、厚さ5mmを定義します。 マンドレルとヘッドストックは、250rpmで回転し、軸方向の送り量が1mm/secです。 ALE機能を有効するために、DEF_ALE.DATを利用しています。体積の膨張を防ぐために、 AXIS.DATを利用します、ALE解析におけるデフォルトの収束条件を無視するとために、 DEF_ALEC.DATを利用します。

==============================
・DEF_ALE.DAT 　:ALE法を利用します。
・DEF_AXIS.DAT　:ALE法による回転軸を定義します。
・DEF_ALEC.DAT　:ALE法の停止設定を無効します。
※DATファイルは、DBと同じフォルダに保存します。
保存後、計算を実行することでDATファイルの 機能を利用することができます。
==============================
＜ DEF_ALE.DAT の利用＞
DEF_ALE.DAT内のフォーマット
Line1：定義数
Line2：対象オブジェクト番号、メッシュタイプ
※メッシュタイプ：2が六面体。

＜ AXIS.DATの利用＞
AXIS.DAT内のフォーマット
Line1：対象オブジェクト番号
Line2：モード番号(本例1)
Line3：RAXIS(x)、RAXIS(y)、RAXIS(x)
※(X、Y、Z)。
Line4：ORGN(x)、ORGN(y)、ORGN(z)
※ORGN(x)、ORGN(y)、ORGN(z)は回転軸の中心座標(X、Y、Z)。

＜ DEF_ALEC.DAT の利用＞
DEF_ALEC.DAT内のフォーマット
Line1：0 or 1
※0=ALE解析の自動停止機能を無効にします。

解析条件

・　単位系：SI
・　要素タイプ：六面体
・　総要素数（設定時）：約3000
・　総ステップ数：約50000［step］
・　リメッシュ回数：約2回
※バージョンによりステップ数やリメッシュ回数など多少異なります。

ダウンロード

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・Cup_Flowform-ALE.d3mo
・Cup_Flowform-ALE.DB
・Cup_Flowform-ALE.MST
・DEF_ALE.DAT
・DEF_AXIS.DAT
・DEF_ALEC.DAT
(他, MO用フォルダとデータ含む)
Cup_Flowform-ALE.zip（678KB)

計算時間／マシンスペック一例

【計算時間】
並列計算無し　：　 35h 12m 24s
４並列計算　　：　 36h 52m 6s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

サンプルデータについて

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\3D\3D_Examples\SI\FlowForming\Implicit_ALE
