2D-熱処理解析

誘導加熱および硬化プロセス解析

BEMを利用した高周波加熱の事例です。

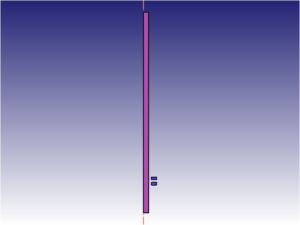

円柱形状の素材の変形、熱伝達、相変態を考慮し、高周波加熱による熱伝達や相の析出、変形を計算します。
BEM法を利用した高周波加熱では、コイルを移動させた場合の状況も定義することができ、本例では、加熱時の変形、 オーステナイトの析出、コイルが通過後のマルテンサイトの析出が計算されております。
BEMによる磁場計算するタイミングを制御するために、DEF_INDH.DATファイルを利用しています。

=======================
・DEF_INDH.DAT
※DATファイルは、DBと同じ階層に
保存します。
保存後、計算を実行することでDATファイルの機能を利用することができます。
=======================

解析条件

・　単位系：SI
・　要素タイプ：四角形
・　総要素数（設定時）：約3000
・　総ステップ数：約500［step］
・　リメッシュ回数：約0回
※バージョンによりステップ数やリメッシュ回数など多少異なります。

ダウンロード

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・2d_Induction_Hardening_Process_SI.KEY
・DEF_INDH.DAT
2d_Induction_Hardening_Process_SI.zip（101KB)

計算時間／マシンスペック一例

【計算時間】
0h 31m 16s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

サンプルデータについて

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\2D\2D_Examples\SI\InductionHardening
