熱処理焼入れ解析

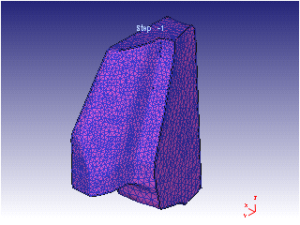

ディファレンシャルギヤの熱処理時の焼入れ工程の解析事例です。
相変態を考慮した850℃からの冷却工程です。
初期の相を均一なオーステナイト相と定義し、マルテンサイト、パーライトの析出率を分布で確認でき、また、相変態を考慮した変形も見ることができます。

・　単位系：SI
・　要素タイプ：四面体
・　総要素数（設定時）：約21000
・　総ステップ数：約300［step］
・　リメッシュ回数：約0回
※並列数やバージョンによりステップ数やリメッシュ回数など多少異なります。

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・3D_GearQuench.KEY
3D_GearQuench.zip（398KB)

【計算時間】
並列計算無し　：　 0h 12m 37s
４並列計算　　：　 0h 8m 43s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\3D\3D_Examples\SI\HeatTreatment
