2D-熱処理解析

熱処理円筒焼入れ解析

段付き丸棒の焼割れを評価した熱処理解析の事例です。

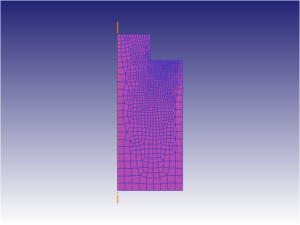

軸対称モデルで定義しています。各部位に異なる熱伝達を定義し、1200℃から冷却を行います。
冷却によりオーステナイトからマルテンサイト、パーライトへ相変態し、熱収縮や変態を考慮した形状変化や応力分布を計算します。
段付き部に高い引張応力を確認することができます。

解析条件

・　単位系：SI
・　要素タイプ：四角形
・　総要素数（設定時）：約1300
・　総ステップ数：約500［step］
・　リメッシュ回数：約0回
※バージョンによりステップ数やリメッシュ回数など多少異なります。

ダウンロード

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・HT_CRACK_SI.KEY
HT_CRACK_SI.zip（42KB)

計算時間／マシンスペック一例

【計算時間】
0h 4m 37s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

サンプルデータについて

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\2D\2D_Examples\SI\HeatTreat
