揺動鍛造成形解析

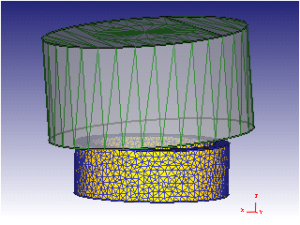

円筒形状の素材を搖動鍛造により成形する冷間の解析事例です。独楽のような円すい状の工具を数度傾け、回転させながら素材に押し付ける加工法です。２つの軸による回転設定と並行移動を剛体工具に定義しています。

・　単位系：SI
・　要素タイプ：四面体
・　総要素数（設定時）：約13000
・　総ステップ数：約1000［step］
・　リメッシュ回数：約1回
※並列数やバージョンによりステップ数やリメッシュ回数など多少異なります。

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・3D_Orbital_Movement.KEY
3D_Orbital_Movement.zip（241KB)

【計算時間】
並列計算無し　：　 0h 13m 49s
４並列計算　　：　 0h 11m 0s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\3D\3D_Examples\SI\Special_Applications
