2D-熱処理解析

抵抗加熱解析2

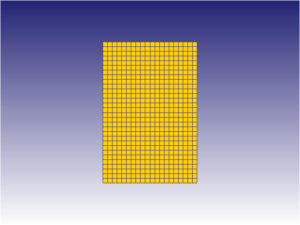

１軸方向における抵抗加熱を検証するための事例です。 平面ひずみモデルで定義した長方形の形状において、上面に10[kA]、底面を0[V]を条件としています。
材料の抵抗により、熱が生じます。奥行は、25.4[mm](=1[in])とし、初期温度20℃から加熱します。横幅は、50.8[mm](=2[in])のため、 境界条件では、7.75002[A/mm^2]を設定しています。
10[sec]間の加熱で約23[℃]均一の温度状態になります。
上面の計測により、底面との電圧差0.0102[V]を確認できます。

解析条件

・　単位系：SI
・　要素タイプ：四角形
・　総要素数（設定時）：約600
・　総ステップ数：約100［step］
・　リメッシュ回数：約0回
※バージョンによりステップ数やリメッシュ回数など多少異なります。

ダウンロード

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・Resistance_heat2_SI.KEY
Resistance_heat2_SI.zip（12KB)

計算時間／マシンスペック一例

【計算時間】
0h 0m 5s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

サンプルデータについて

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\2D\2D_Examples\SI\ResistanceHeating
