弾性片持ち梁解析

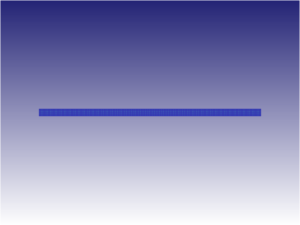

自重を考慮した片持ち梁の検証モデルです。平面ひずみモデルで弾性変形を計算します。
端点の最大変位は、0.265[mm](=0.01048[in]）が計算でき、理論値0.277114[mm](=0.01091[in])と近い結果を示しています。

・　単位系：SI
・　要素タイプ：四角形
・　総要素数（設定時）：約3000
・　総ステップ数：約10［step］
・　リメッシュ回数：約0回
※バージョンによりステップ数やリメッシュ回数など多少異なります。

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・2d_Cantilever_deflection_under_body_force_SI.KEY
2d_Cantilever_deflection_under_body_force_SI.zip（48KB)

【計算時間】
0h 0m 9s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\2D\2D_Examples\SI\GravityLoading
