2D-各種成形解析

平面応力モデル　弾性解析

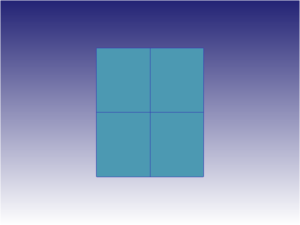

弾性変形を考慮した平面応力モデルの事例です。
１軸方向に12.7[mm](=0.5inch)変形した時の応力は、理論上5745.63[MPa](=833.33[ksi])と計算でき、このモデルで再現されております。

解析条件

・　単位系：SI
・　要素タイプ：四角形
・　総要素数（設定時）：約4
・　総ステップ数：約5［step］
・　リメッシュ回数：約0回
※バージョンによりステップ数やリメッシュ回数など多少異なります。

ダウンロード

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・Ela_PlaneStress_SI.KEY
Ela_PlaneStress_SI.zip（2KB)

計算時間／マシンスペック一例

【計算時間】
0h 0m 4s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

サンプルデータについて

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\2D\2D_Examples\SI\plane stress
