2D-各種成形解析

多工程圧延成形解析

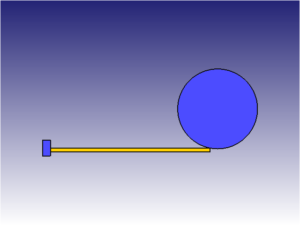

熱間圧延で複数工程の事例です。
素材を剛塑性、ローラーを剛体で定義し、温度変化も考慮した平面ひずみモデルです。
各工程間に0.1secの放熱も考慮し、リダクションを変更しながら４工程の圧延成形を行います。
複数工程の設定は、2Dのプリ・プロセッサ画面上部[ツール]-[圧延複数オペレーション]より、設定します。

解析条件

・　単位系：SI
・　要素タイプ：四角形
・　総要素数（設定時）：約1200
・　総ステップ数：約844［step］
・　リメッシュ回数：約1回
※バージョンによりステップ数やリメッシュ回数など多少異なります。

ダウンロード

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・ROLL_SI.DB
・ROLL_SI.KEY
・ROLL_SI.MST
・ROLL.ROLSPECS
ROLL_SI.zip（62KB)

計算時間／マシンスペック一例

【計算時間】
0h 3m 50s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

サンプルデータについて

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\2D\2D_Examples\SI\MultipassRolling
