2D-各種成形解析

多孔質体解析

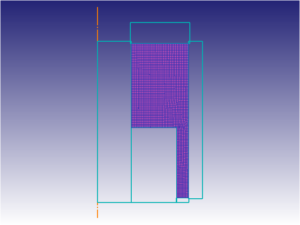

粉末成形の事例です。
等温、軸対称モデルで、円筒形状の素材を多孔質体、工具を剛体とした条件で計算します。
粉末の充填性を相対密度で定義し、圧粉成形後の荷重や充填性を密度分布でみることができます。

・　単位系：SI
・　要素タイプ：四角形
・　総要素数（設定時）：約2000
・　総ステップ数：約240［step］
・　リメッシュ回数：約0回
※バージョンによりステップ数やリメッシュ回数など多少異なります。

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・Powder_compaction_benchmark_SI.KEY
Powder_compaction_benchmark_SI.zip（47KB)

【計算時間】
0h 15m 41s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\2D\2D_Examples\SI\PorousObjects
