2D-各種成形解析

圧延成形解析

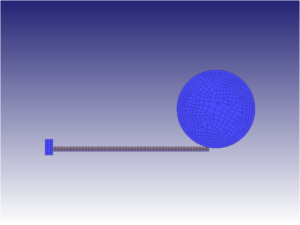

平面ひずみで定義した圧延工程の基本的な事例です。
ロールによる摩擦力が充分働くまで、後方からプッシャーで素材を押し込みます。
停止設定面の機能により、ロールの中心を素材が通過した位置で計算を停止します。

・　単位系：SI
・　要素タイプ：四角形
・　総要素数（設定時）：約1000
・　総ステップ数：約122［step］
・　リメッシュ回数：約1回
※バージョンによりステップ数やリメッシュ回数など多少異なります。

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・ROLL1_SI.KEY
ROLL1_SI.zip（29KB)

【計算時間】
0h 0m 22s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\2D\2D_Examples\SI\Rolling
