2D-切削解析

切削解析3

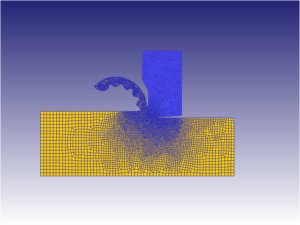

平面ひずみモデルで定義した二次元切削の簡単な事例です。
溝のあるチップによる切削加工を計算します。
材料特性として、延性破壊条件式で計算されるダメージ値の高い部位をダメージソフトニング法により軟化させています。
不連続に生成される切くず形状をみることができます。

・　単位系：SI
・　要素タイプ：四角形
・　総要素数（設定時）：約3140
・　総ステップ数：約1564［step］
・　リメッシュ回数：約154回
※バージョンによりステップ数やリメッシュ回数など多少異なります。

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・MACHINING_Example3_SI.KEY
MACHINING_Example3_SI.zip（78KB)

【計算時間】
2h 57m 40s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\2D\2D_Examples\SI\Machining
