3D-切削解析

マシニング旋削解析2

旋削の解析事例です。

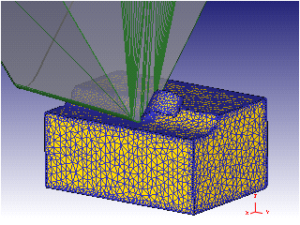

局所的に近似した素材に1軸方向へ移動したチップにて切削を行います。
本モデルは、切削テンプレートで設定したデータで、ライブラリ内にあるチップ形状を利用しています。
変形と熱伝達を考慮し、切削荷重や切子形状を解析します。
多くのリメッシュを必要とする特徴のある解析です。

・　単位系：SI
・　要素タイプ：四面体
・　総要素数（設定時）：約32600
・　総ステップ数：約1001［step］
・　リメッシュ回数：約70回
※並列数やバージョンによりステップ数やリメッシュ回数など多少異なります。

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・3D_Turning_CNMA432_Insert.KEY
3D_Turning_CNMA432_Insert.zip（526KB)

【計算時間】
並列計算無し　：　 0h 47m 34s
４並列計算　　：　 0h 50m 50s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\3D\3D_Examples\SI\Metal_Cutting
