3D-切削解析

マシニング旋削解析1

旋削の解析事例です。

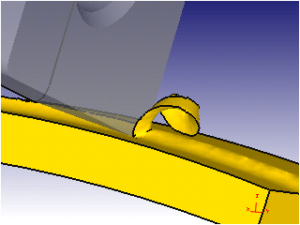

局所的に近似した円弧形状の素材に対し、回転と平行移動の動作を定義したチップにて切削を行います。
本モデルは、切削テンプレートで設定したデータで、ライブラリ内にあるチップ形状を利用しています。
工具の熱伝達も考慮して、切子と母材の接触を考慮した解析です。
多くのリメッシュを必要とする特徴のある解析です。

解析条件

・　単位系：SI
・　要素タイプ：四面体
・　総要素数（設定時）：約105000
・　総ステップ数：約1756［step］
・　リメッシュ回数：約304回
※並列数やバージョンによりステップ数やリメッシュ回数など多少異なります。

ダウンロード

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・3D_Turning.KEY
3D_Turning.zip（1.60MB)

計算時間／マシンスペック一例

【計算時間】
並列計算無し　：　 6h 23m 54s
４並列計算　　：　 5h 51m 3s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

サンプルデータについて

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\3D\3D_Examples\SI\Metal_Cutting
