3D-熱処理解析

ホットスイッチング式の高周波解析

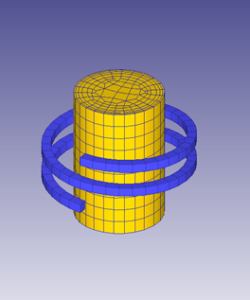

このサンプルは、BEMの手法を用いた高周波加熱解析です。2種数の周波数電力を取り入れたホットスイッチング式の高周波解析事例です。周波数をコイルに定義しています。 渦巻き状のコイルによる高周波により、円柱形状の素材を加熱する場合の温度分布を計算します。「熱伝達と加熱高周波(BEM)」モードをオンにし、BEM（境界要素法）の解析手法を利用します。 この手法では空気にメッシュを切る必要がありません。

解析条件

・　単位系：SI
・　要素タイプ：六面体
・　総要素数（設定時）：約1600
・　総ステップ数：約40［step］
・　リメッシュ回数：約0回
※並列数やバージョンによりステップ数やリメッシュ回数など多少異なります。

ダウンロード

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・3D_DualFrequencyHeating+1000+10000-HotSwitching.KEY
3D_DualFrequencyHeating+1000+10000-HotSwitching.zip（39.4KB)

計算時間／マシンスペック一例

【計算時間】
並列計算無し　：　 0h 0m 29s
４並列計算　　：　 0h 0m 18s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

サンプルデータについて

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\3D\3D_Examples\SI\Induction_Heating
