3D-熱処理解析

ビューファクター解析１

このサンプルは、ビューファクターを考慮した解析事例です。

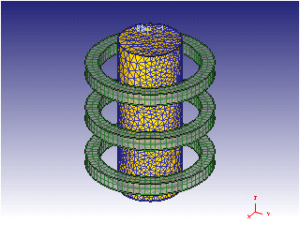

円柱形状の素材を３つの加熱されたリング形状で囲み、ビューファクターにより素材が加熱される事例です。
素材が20℃から約120℃まで100秒かけて加熱されます。
リング形状の加熱温度は、約1200℃です。
ビューファクターの計算機能により、非接触のオブジェクトによる加熱とリングの配置に依存して素材の中央部の温度が高くなる結果を見ることができます。
※DEF_VIEW.DAT利用

解析条件

・　単位系：SI
・　要素タイプ：四面体
・　総要素数（設定時）：約9000
・　総ステップ数：約500［step］
・　リメッシュ回数：約0回
※並列数やバージョンによりステップ数やリメッシュ回数など多少異なります。

ダウンロード

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・3D_Viewfactor_ex1.KEY
・DEF_VIEW.DAT
3D_Viewfactor_ex1.zip（233KB)

計算時間／マシンスペック一例

【計算時間】
並列計算無し　：　 0h 1m 50s
４並列計算　　：　 0h 1m 33s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

サンプルデータについて

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\3D\3D_Examples\SI\Viewfactor
