2D-熱処理解析

スポット溶接（圧下）解析

抵抗加熱を利用したスポット溶接の事例で、１条件目の電極を押し付ける工程です。

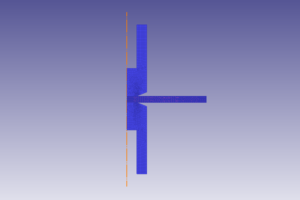

軸対称モデルで、弾塑性体の２枚の板を、剛体の電極で上下からはさみ、2000[N]の圧力をかける計算です。
熱伝達と変形のみを計算しています。

・　単位系：SI
・　要素タイプ：四角形
・　総要素数（設定時）：約4600
・　総ステップ数：約100［step］
・　リメッシュ回数：約0回
※バージョンによりステップ数やリメッシュ回数など多少異なります。

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・Resistance_Spot_Welding_elstoplastic_model_
with_phase_transformation_Squeezing_cycle_SI.KEY
Resistance_Spot_Welding_elstoplastic_model_with_phase_transformation_Squeezing_cycle_SI.zip（130KB)

【計算時間】
0h 1m 13s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\2D\2D_Examples\SI\ResistanceSpotWelding
