2D-熱処理解析

スポット溶接（冷却）解析

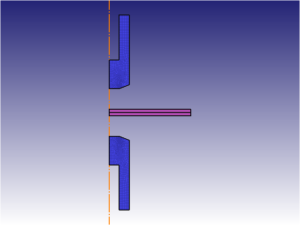

抵抗加熱を利用したスポット溶接の事例で、4条件目の電極を分離させた状態での冷却を計算する工程です。
3条件目で計算した加熱後一定圧で保持した結果を用い、変形、熱伝達、相変態の計算をします。
常温まで冷却するまで計算し、溶接による変形や相変態の変化をみることができます。

・　単位系：SI
・　要素タイプ：四角形
・　総要素数（設定時）：約4600
・　総ステップ数：約2400［step］
・　リメッシュ回数：約0回
※バージョンによりステップ数やリメッシュ回数など多少異なります。

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・Resistance_Spot_Welding_elstoplastic_model_
with_phase_transformation_Cooling_off_cycle_SI.KEY
Resistance_Spot_Welding_elstoplastic_model_with_phase_transformation_Cooling_off_cycle_SI.zip（532KB)

【計算時間】
0h 12m 8s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\2D\2D_Examples\SI\ResistanceSpotWelding
