3D-各種成形解析

スピニング成形解析

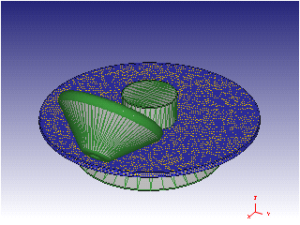

スピニング加工の解析事例です。 実際の加工では、素材を回転させますが、体積の増加を回避するために素材を固定しています。
ローラーには、2軸の回転設定を行い、素材中心から離れる方向へ移動する複雑な動作を設定しています。 本例のローラーのように、回転を伴う成形では、素材と接触部の精度が重要となり、細かなポリゴンを多く配置した形状データを用います。

解析条件

・　単位系：SI
・　要素タイプ：四面体
・　総要素数（設定時）：約20000
・　総ステップ数：約1000［step］
・　リメッシュ回数：約0回
※並列数やバージョンによりステップ数やリメッシュ回数など多少異なります。

ダウンロード

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・3D_Spinning_Motion.KEY
3D_Spinning_Motion.zip（586KB)

計算時間／マシンスペック一例

【計算時間】
並列計算無し　：　 2h 5m 36s
４並列計算　　：　 0h 54m 50s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

サンプルデータについて

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\3D\3D_Examples\SI\Special_Applications
