コギング成形解析

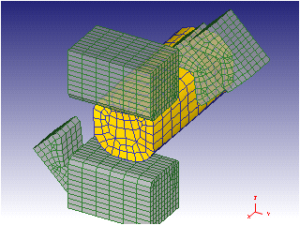

コギングテンプレートで設定した鍛伸加工の解析事例です。 円柱形状を平らな上下の金敷で加工していきます。 未加工時のマニピュレーターや外気との熱伝達の計算も考慮しており， 全22の解析条件を一度に計算します。

解析条件

・　単位系：SI
・　要素タイプ：六面体
・　総要素数（設定時）：約30000
・　総ステップ数：約252［step］
・　リメッシュ回数：約0回
※並列数やバージョンによりステップ数やリメッシュ回数など多少異なります。

ダウンロード

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・BILLET.KEY
・COGGING.MDT
・COGGING.MST
・DIE1.KEY
・DIE2.KEY
・MAN1.KEY
・MAN2.KEY
・MAN3.KEY
・MAN4.KEY
・USER_HT.KEY
COGGING.zip（129KB)

計算時間／マシンスペック一例

【計算時間】
並列計算無し　：　 0h 2m 50s
４並列計算　　：　 0h 2m 41s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 2600K @ 3.40GHｚ (4core)
メモリ：16.0GB

サンプルデータについて

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\3D\3D_Examples\SI\Cogging
