クリープ解析2

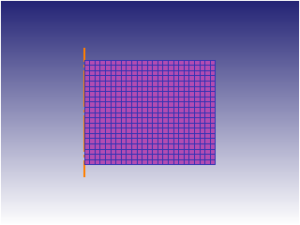

クリープによる塑性変形と遠心力を考慮した変形解析の検証モデルです。
円筒上面に、引張方向の応力を境界条件の面圧で定義しています。
本モデルでは、1秒後までの変形を計算します。
定常状態の径方向の応力は、0.457[MPa]です。

・　単位系：SI
・　要素タイプ：四角形
・　総要素数（設定時）：約500
・　総ステップ数：約100［step］
・　リメッシュ回数：約0回
※バージョンによりステップ数やリメッシュ回数など多少異なります。

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・CREEP_Example2_SI.KEY
CREEP_Example2_SI.zip（9KB)

【計算時間】
0h 0m 8s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\2D\2D_Examples\SI\Creep
