2D-熱処理解析

熱処理ギヤ焼入れ解析

冷却工程を対象にし、相変態を考慮した熱処理解析の事例です。

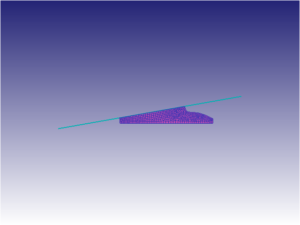

スパーギヤの1/2歯モデルを平面ひずみモデルで定義しています。
約850℃で浸炭後、急冷を行っています。
オーステナイト相からマルテンサイト相に変態する領域を計算します。

・　単位系：SI
・　要素タイプ：四角形
・　総要素数（設定時）：約500
・　総ステップ数：約236［step］
・　リメッシュ回数：約0回
※バージョンによりステップ数やリメッシュ回数など多少異なります。

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・HT_QUENCH1_SI.KEY
HT_QUENCH1_SI.zip（55KB)

【計算時間】
0h 0m 17s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\2D\2D_Examples\SI\HeatTreat
