2D-鍛造/型解析

押出加工工具摩耗解析

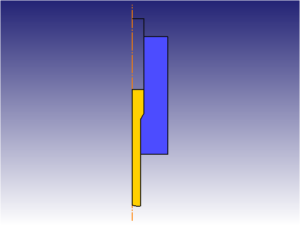

軸対称モデルで冷間押出し加工による工具摩耗を計算した事例です。
剛体工具にメッシュを生成し、アブレッシブ摩耗のモデル式を定義しており、工具の摩耗量を分布でみることができます。

・　単位系：SI
・　要素タイプ：四角形
・　総要素数（設定時）：約3700
・　総ステップ数：約101［step］
・　リメッシュ回数：約1回
※バージョンによりステップ数やリメッシュ回数など多少異なります。

※圧縮ファイルには下記ファイルが含まれております。解凍後ご利用下さい。
・Extrusion_die_Wear_SI.KEY
Extrusion_die_Wear_SI.zip（99KB)

【計算時間】
0h 1m 59s

【マシンスペック】
OS：Windows 7　64bit版
CPU：Corei7 3930K @ 3.20GHｚ (6core)
メモリ：32.0GB

本事例のデータはDEFORMのインストールデータ内にも保存されています。
･･･\SFTC\DEFORM\v12.0.1\2D\2D_Examples\SI\ToolWear
